星空V6.923如何异形电极自动备料,出放电图


星空V6.923如何异形电极自动备料,出放电图



图1


图2

图3


图4

对于此类特殊电极,应该按照图3中红色箭头来备料。加工按照图4摆正为合理。方法如下

拆好电极后,把工作坐标系放置于电极长方向平面,如下图

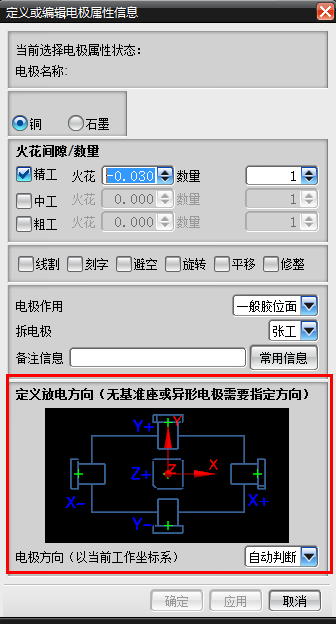

然后定义电极信息

特别指出,电极方向处,必须选择一个垂直于电极底面的向量,这是能正确自动备料的关键。确定后,电极信息就定义好了。

出个电极备料单检验一下,


检验一下净尺寸是否和电极尺寸一样

图中虚线为正确电极轮廓,框中数据与备料单中数据一致,证明备料正确无误。

然后检验一下放电图,

确定后得到以下图纸。

定义好电极信息后,工作坐标系就可以归位到模仁基准,继续拆别的电极了。异形电极备料的关键在于定义电极信息时电极方向的正确定义

只要定义好电极方向,开料,放电图,都可以实现自动化。特别要注意的是,电极信息定义好后,备料尺寸是固定的,不会因为电极特征改变而变化,如果电极外形尺寸(所有电极都如此)发生变化务必要从新定义电极信息,这样才能更新备料尺寸!


以下几种特殊电极,定义电极方向时,工作坐标放置于电极加工底面,方法类似。


正拆侧做电极

侧拆异形基准台电极


斜骨位电极


正拆侧做角度电极


多基准台电极,则按照最大基准台开料即可
